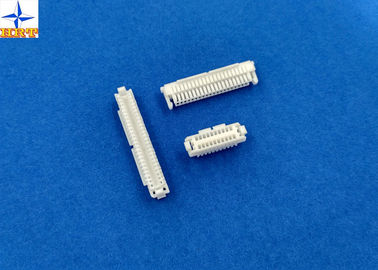

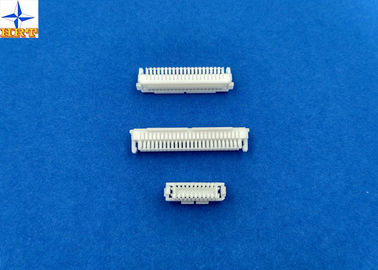

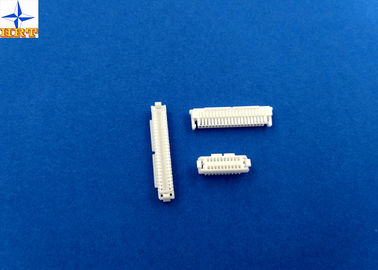

Name: 1.0mm Pitch Wire To Board SHLD Crimp Style Connectors Dengan Perangkat Pengunci Aman
Brand: RULETEAM CONNECTION TECHNOLOGY (SHENZHEN) CO.,LTD
SKU: A1002HA-2XNP
Price: Negotiable USD
Availability: InStock

Rumah Produk Circuit Board Wire Connectors

1.0mm Pitch Wire To Board SHLD Crimp Style Connectors Dengan Perangkat Pengunci Aman

1.0mm Pitch Wire To Board SHLD Crimp Style Connectors With Secure Locking Device

Detail produk:

Place of Origin:	Dongguan, China(mainland)
Nama merek:	HRT
Sertifikasi:	ISO9001/ ISO14001/UL/RoHS/REACH
Model Number:	A1002HA-2XNP

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	5000 pcs
Harga:	negotiated
Packaging Details:	Reel, Tube(Pipe), Tape, Bag or as required.
Delivery Time:	5 to 8 working days after payment checked
Payment Terms:	TT, Western Union, PayPal, L/C
Supply Ability:	28 million pcs per month

Hubungi sekarang

Detil Deskripsi produk

Kategori:	Perumahan Kawat	Terminal yang cocok:	A1002T
bahan:	Nilon66 UL94V-0	Rentang Kawat:	AWG26# hingga 28#
Jenis kelamin:	Perempuan	Sirkuit:	20 atau 30 atau 40 atau 50 posisi
Menyoroti:	Konektor Papan Sirkuit Cetak , Konektor Pcb Wire To Board , Konektor Gaya Crimp Nylon66

1, detail spesifikasi produk

Informasi ukuran dasar
Warna		Putih
Melempar		1.0mm
Bahan Perumahan		Nilon66 UL94V-0
Aplikasi		sinyal, kabel ke papan
Diameter Isolasi Kawat		0,80mm maks.
Bahan terminal		Bahan kuningan, finishing berlapis timah
Paket Terminal		15K buah/reel
Terminal yang Cocok		A1002-T
Metode pemrosesan terminal		E-stamping sebelum berlapis timah atau flash emas

Sifat listrik
Peringkat Saat Ini		1A AC,DC
Peringkat Tegangan		50VAC,DC
Resistensi kontak		30mΩ Maks
Ketahanan Isolasi		100mΩ mnt
Menahan Tegangan		500VAC/menit

Peralatan mekanis
Kisaran suhu		-25 ℃ hingga 85 ℃
Angkatan Penyisipan Terminal		0,50kgf (Maks.)
Pasukan Retensi Terminal/Perumahan		0,50kgf (Min.)
Kekuatan Retensi Pin		0,50kgf (Min.)

Informasi lainnya silakan periksa gambar berikut.

2, Pendahuluan untuk produk seri ini

Harap perhatikan bahwa produk seri A1002, jika Anda dapat membeli produk ini sebagai satu set, harganya akan sangat masuk akal dan menguntungkan.
1, Terminal: A1002T (flash berlapis timah atau flash emas)

2, Perumahan: A1002H-NP & A1002HA-2XNP & A1002HA-2XNP versi baru

3, Rrelevangambar teknik dan laporan pengujian
Lampiran selanjutnya adalah file produk terperinci untuk referensi Anda, ini akan sangat membantu Anda.

Gambar dimensi
1.0mm Pitch Wire To Board SHLD Crimp Style Connectors Dengan Perangkat Pengunci Aman

Laporan pengujian

3. Peringkat & Kabel yang Berlaku

Barang	Standar
Nilai Tegangan (Maks.)	50VAC/DC		Isolasi OD 0,80mm (Maks.)
Nilai Arus (Maks.) Dan Kabel yang Berlaku	AWG#28	AC/DC 1A
	AWG#30	AC/DC 1A
	AWG#32	AC/DC 0,5A
Kisaran Suhu Sekitar	-25℃ ~ +85℃*

*:Termasuk kenaikan suhu terminal

4. Performa Listrik

Deskripsi Tes		Prosedur	Persyaratan
4-1	Resistensi kontak	Konektor pasangan, diukur dengan sirkuit kering, maks. 20mV, 10mA. (Berdasarkan JIS C5402 5.4)	20mΩ (Maks.)
4-2	Ketahanan Isolasi	Konektor pasangan, terapkan 500V DC antara terminal atau arde yang berdekatan.(Berdasarkan JIS C5402 5.2/MIL-STD-202 Metode 302 Cond. B)	100MΩ (Min.)
4-3	Dielektrik Menahan Tegangan	Konektor pasangan, terapkan 250V AC (rms) selama 1 menit antara terminal atau arde yang berdekatan.(Berdasarkan JIS C5402 5.1/MIL-STD-202 Metode 301)	Tidak ada Kerusakan.
4-4	Resistansi Kontak pada Porsi Berkerut	Crimp kabel yang berlaku ke terminal, ukur dengan sirkuit kering, 20mV (Maks.), 10mA.	5mΩ (Maks.)

5.Performa Mekanik

Deskripsi Tes		Prosedur	Persyaratan
5-1	Kekuatan Penyisipan & Penarikan Aktuator	Masukkan dan tarik konektor dengan kecepatan 25±3mm/menit.	Lihat paragraf 7
5-2	Kekuatan Tarik Crimping	Perbaiki terminal berkerut, berikan gaya tarik aksial pada kabel dengan kecepatan rata-rata 25±3mm / menit. (Berdasarkan JIS C5402 6.8)	AWG#28	1.0kgf (Min)
			AWG#30	0,8 kgf (Min)
			AWG#32	0,5 kgf (Min)
5-3	Angkatan Penyisipan Terminal.	Masukkan terminal berkerut ke dalam rumahan.	0,50kgf (Maks.)
5-4	Pasukan Retensi Terminal/Perumahan.	Terapkan gaya tarik keluar aksial pada laju kecepatan 25±3mm / menit pada terminal yang dipasang di rumahan.	0,50kgf (Min.)
5-5	Kekuatan Retensi Pin	Terapkan gaya dorong aksial pada laju kecepatan 25±3mm/menit	0,50kgf (Min.)
5-6	Daya tahan	Bila dikawinkan sampai 50 siklus berulang kali dengan kecepatan 10 siklus per menit.	Resistansi Kontak 40mΩ (Maks.)
5-7	Getaran	Amplitudo: 1,5mm PP Waktu sapuan: 10-55-10 Hz dalam 1 menit Durasi: 2 jam di setiap sumbu XYZ. (Berdasarkan Metode MIL-STD-202 201A)	Penampilan Tidak Ada Kerusakan. Resistansi Kontak 40mΩ (Maks.) Diskontinuitas 1 μdetik (Maks.)
5-8	Guncangan Fisik	490m/s²｛50G｝,3 pukulan di setiap sumbu XYZ.(Berdasarkan JIS C0041/MIL-STD-202 Metode 213B Cond. A)

4, acara keluarga produk kami
Silakan lihat gambar berikutnya, Anda dapat mengetahui berbagai produk kami dengan cara yang mudah.Produk utama kami adalah wire housing, wire to board connector, wire to wire connector, board-in connector, konektor FPC/FFC dan banyak lagi.Kami juga dapat mengontrol tingkat kerusakan dalam nilai rendah, sehingga suku cadang kami diterima oleh perusahaan terkenal dan internasional seperti TPV, LeTV, Emerson, Amphenol Corporation, Skyworth, LuXshare, BYD dll. Dan semua produk disertifikasi oleh REACH, UL, RoHS .Untuk melindungi lingkungan, beberapa bagian bebas halogen.
